導波雷達測量

行程時間原理

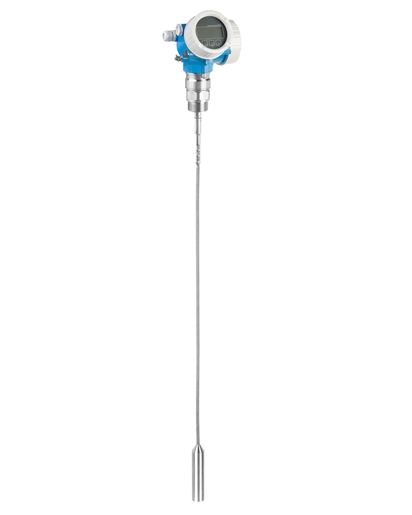

Levelflex FMP57

適用于所有固體散料物位測量的標準傳感器，滿足最高測量要求。

Levelflex FMP57傳感器適用于固體散料物位測量，滿足最高測量要求，是高貯倉、高煤倉或堆場等測量場合的最佳選擇。FMP57提供長達45米的纜式探桿，適合高貯倉的測量。FMP57用于粉狀、粒狀等固體散料連續物位測量。測量不受粉塵、進料噪音、溫度、氣相介質的影響。

產品規格參數

測量精度

桿式探頭：+/- 2 mm (0.08 in)

纜式探頭<= 15 m (49ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49ft)：

+/- 10 mm (0.39 in)

過程溫度

–40...+150 °C

(–40...+302 °F)

過程壓力（絕壓）/最大過壓限定值

真空...16 bar

(真空...232 psi)

最大測量距離

桿式探頭：

4 m (13 ft)；最小介電常數DK>1.4

纜式探頭：

20...25 m (66...82 ft)；最小介電常數DK>1.4；

25...30 m (82...98 ft)；最小介電常數DK >1.6

45 148 同軸探頭；最小介電常數DK>1,9

主要接液部件

桿式探頭：

316Ti、316L、PEEK、PPS

纜式探頭：

304、316、316Ti、316L、PEEK、PPS、PA

優勢

即使在多變的測量產品或過程條件下，依然保持可靠測量

HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷

多回波追蹤創新技術，為測量結果帶來高度可靠性

硬件與軟件根據IEC 61508標準開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本

應用領域

可選擇桿式或纜式測量。

過程連接：始于1?" 螺紋或法蘭

溫度：-40 到 +150°C (-40 到 +302°F)

壓力：-1 到 +16bar (-14.5 到 +232psi)

最大測量范圍：桿式 4m (13ft), 纜式 45m (148ft)

精度誤差：±2mm (0.08")

國際防爆保護認證, SIL, 船級認證, 5點線性協議

特征和規格

連續料位測量

測量原理

導波雷達

特點/應用

Premium精度的設備，最大拉伸力為30kN

桿式探頭、纜式探頭

內置數據儲存單元。出廠預標定，可靠測量：粉塵黃靜，高窄料倉中，內置安裝有裝置的容器中。

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）

測量精度

桿式探頭：+/- 2 mm (0.08 in)

纜式探頭<= 15 m (49ft):

+/- 2 mm (0.08 in)

Rope probe > 15 m (49ft)：

+/- 10 mm (0.39 in)
